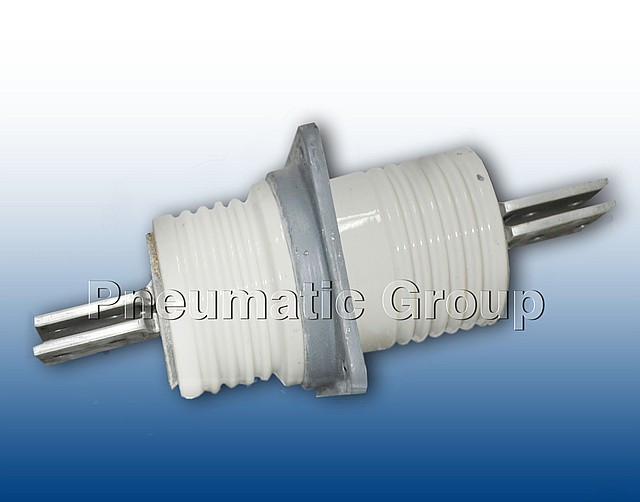

Изолятор проходной ИП 10/630-7,5 УХЛ1(квадратный фланец)

В наличииКод: 68

Тг.

Перезвоните мне
Изолятор проходной ИП 10/630-7,5 УХЛ1(квадратный фланец)
Изолятор проходной ИП 10/630-7,5 УХЛ1(квадратный фланец)
Тг.
В наличии
Купить
Перезвоните мне
  • +7 показать номер +77122454057
  • +77717651454
  • +77715037720
  • +7 показать номер +77122454057
  • +77717651454
  • +77715037720
  • Контакты
    • Телефон:
      +77122454057
      +77717651454
      +77715037720
    • Контактное лицо:
      Любовь
    • Адрес:
      ул. Ауэзова 62, оф. №4, Атырау, Казахстан
    • Email:
      454057@bk.ru

Изолятор ИП-10/630-7,5 УХЛ 1 Изолятор проходной керамический ИП-10/630-7,5 УХЛ 1 предназначен для изоляции и проведения токоведущих частей закрытых распределите

Изолятор ИП-10/630-7,5 УХЛ 1
Изолятор проходной керамический ИП-10/630-7,5 УХЛ 1 предназначен для изоляции и проведения токоведущих частей закрытых распределительных устройств, для соединения с открытыми распределительными устройствами или с линиями электропередач на переменное напряжение до 10 кВ, как для работы в атмосфере, так и для закрытых токопроводов.
Структура условного обозначения
• И – изолятор
• П – проходной
• 10 – номинальное напряжение, кВ
• 630 – номинальный ток, А
• 7,5 – минимальная механическая разрушающая сила на изгиб, кН
• УХЛ – климатическое исполнение по ГОСТ 15150-69
• 1 – категория размещения по ГОСТ 15543.1-89
Устройство и принцип действия
Проходной изолятор состоит из фарфоровой детали, внутри которой проходит токоведущая металлическая шина или группа шин, шина крепится в металлических колпаках. Для крепления изолятора имеется металлический фланец, который непосредственно соединен с самой фарфоровой деталью.
Изолятор проходной армированный изготовлен по ГОСТ 22229-83, ГОСТ 20454-85.
Материал изоляционной части – электротехнический фарфор подгруппы 110 ГОСТ 20419-83 и соответствует требованиям ГОСТ 5862-79.
Арматура изолятора изготавливается из алюминиевых сплавов ГОСТ 1583-93.
Токоведущая шина изолятора изготавливается из алюминия или алюминиевых сплавов ГОСТ 15176-89.
Контактные выводы изоляторов должны обеспечивать присоединение к ним шин распределительных устройств, проводов, кабелей при помощи болтов ГОСТ 15176-89.
Крепежные детали для изоляторов изготавливаются из коррозийно-стойкого материала ГОСТ 17412.
Покрытие арматуры и цементных швов – эмаль ПФ-115 ГОСТ 6465-76, толщина шва должна быть не менее 2 мм.
Герметизация шины в колпаке – эпоксидная эмаль ЭД-16 ГОСТ 10587-84.
Технические характеристики
Наименование Единица измерения Значение
Номинальное напряжение кВ 10
Номинальный ток А 630
Испытательное напряжение грозового импульса кВ 80
Минимальная разрушающая сила на изгиб кН 7,5
Масса кг 5,5
Условия эксплуатации
• номинальные значения климатических факторов среды по ГОСТ 15150-69 и ГОСТ 15543-70 для проходных изоляторов – согласно климатическому исполнению УХЛ категории размещения 1
• высота установки над уровнем моря – не более 1000 м
• температура окружающей среды -45…+45°С
• окружающая среда – невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих фарфор, глазурь, арматуру и армирующую связку
• фарфор не должен иметь сколов и волосяных трещин на глазури

Характеристики
Основные
Страна производитель Россия
Тип монтажа Проходной
  • Цена: 1 Тг.
  • Способ упаковки: стандартная заводская
