Описание

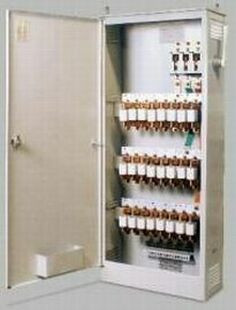

Шкаф представляет собой сборно-разборную конструкцию из гнутых металлических профилей с установленной на ней вводной и коммутационно-защитной аппаратурой. Корпус шкафа распределительного силового (КШР) комплектуется внутренней рамой предусмотренной для установки рубильника типа ВР-32 и предохранителей типа ППН. Ввод и вывод проводов предусмотрен снизу по дополнительному заданию ввод и вывод возможен сверху шкафа. По способу установки шкаф относится к категории напольных. Шкафы рассчитаны на номинальные токи до 630А и номинальное напряжение до 380 В с глухозаземленной нейтралью трехфазного переменного тока частотой 50Гц и с защитой отходящих линий предохранителями ППНЗЗ до 100А, ППН35 до 250А, ППН37 до 400А, ППН39 до 630А.
Условия эксплуатации
— высота над уровнем моря: не более 2000 м;
— температура окружающего воздуха в пределах: от +1 до +35°С.
— относительная влажность воздуха не более 60% при максимальной температуре +400°С. При более низких температурах допускается более высокая влажность, соответственно.
Вводно-распределительные устройства (ВРУ).
Вводные панели ВРУ
Вводно-распределительные панели ВРУ
Панели УВР
Вводные и вводно-линейные панели ЩО-70
Секционные и вводно-секционные панели ЩО-70
Распределительные силовые шкафы ШРС, ШР
Щиты этажные типа ЩЭ
Щиты осветительные серий ОП, ОЩ, ОЩВ, УОЩВ, ЯОУ.
Шкафы учета ШУ
Щиты автоматического переключения на резерв типа ЩАП., АВР
ЩРС, ВРУ Индивидуальной сборки | Стоимость тенге |
ВРУ 1-47-54 УХЛ4 | |
ВРУ-1-44-64 (2х250А+7х100А) | |
ВРУ-1-49 остаток | |
ЩУ-я-5111 (2274) | |
ЩРС, ВРУ Стандартной сборки | |
ВРУ 1-11 10 УХЛ4 | |
ВРУ 1-13 10 УХЛ4 | |
ВРУ 1-22-10 УХЛ4 | |
ВРУ 1-41-00 УХЛ4 | |
ВРУ-1-47-00 (5х100А+5х100А) | |
КЯ (кабельный ящик) 4x250A | |
КЯ (кабельный ящик) 4x400A | |
ШРС 1-20 ВР 250А 5х63А | |
ШРС 1-23 ВР 250А 8х100А | |
ШРС 1-24 ВР 400А 5х250А | |
ШРС 1-27 ВР 400А 2х250А 5х100А | |
ШРС 1-27 ВР 400А 2х250А 6х100А | |
ШРС 1-51 ВР 250А 5х100А | |
ШРС 1-54 ВР 400А 8х100А | |
ЩРС 1-53 У31 ВР 250А, 8х63А |
Основные | |
---|---|
Производитель | Инвольт |
Страна производитель | Казахстан |
Тип щита | Распределительный |
- Цена: Цену уточняйте
- Способ упаковки: стандартная заводская
