Шкаф оперативного тока в Атырау



    Цена: От 4 200 000 -5 000 000 тг.   Заказать товар

Назначение:
Шкафы оперативного постоянного тока типа ШОТ1М ( ШОТ-01М ) предназначены для бесперебойного питания оперативных цепей управления, защиты, автоматики и сигнализации на электрических станциях и подстанциях, а также могут быть использованы и в других отраслях промышленности. Шкаф ШОТ-01М может быть как самодостаточным устройством бесперебойного питания систем автомиатики, так и частью системы оперативного постоянного тока типа ( СОПТ ) на подстанции или РП.





Конструктивные исполнения:

Шкафы ШОТ-011М имеют два основных конструктивных исполнения по номинальной емкости встроенных в шкаф аккумуляторных батарей:

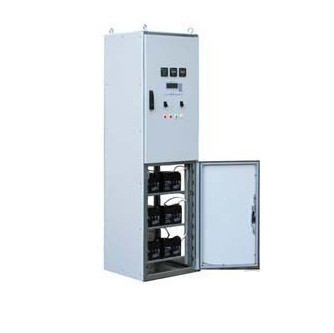

• до 50 Ахчас – секционный шкаф, в нижнем отсеке установлены аккумуляторные батареи, в верхнем – подзаряно-зарядные устройства, выключатели распределительного устройства постоянного тока, приборы, аппаратура контроля параметров аккумуляторных батарей и сети постоянного тока.

Габаритные размеры (ВхШхГ), мм: 2200х600х600, 2200х800х600;

• до 120 Ахчас – щит, состоящий из двух шкафов: в правом шкафу установлены аккумуляторные батареи, в левом – подзаряно-зарядные устройства и прочие элементы.

Габаритные размеры (ВхШхГ), мм: 2200х1200х600, 2200х1400х600.

При большей потребной емкости батарей возможно расширение щита за счет дополнительных секций-шкафов.





Функции:
• ввод электроэнергии от АБ, автоматическая зарядка и подзарядка АБ встроенными в шкаф ШОТ1М зарядно-подзарядными­ устройствами;
• распределение электроэнергии между потребителями;
• формирование шинки «мигающего света» - (+)EP дополнительно к шинам ±ЕС;
• возможность объединения шин, шинок разных секций шкафа ШОТ1М с помощью секционных разъединителей;
• селективная защита вводов и отходящих линий от токов перегрузки и короткого замыкания;
• непрерывный автоматический контроль качества напряжения на шинах ШОТ1М с формированием сигнала об отклонении параметров сети­ постоянного тока;
• непрерывный автоматический контроль сопротивления изоляции сети постоянного тока относительно «земли» с формированием сигнала о снижении­ сопротивления изоляции ниже допустимого значения;
• возможность определения присоединения, на линии которого произошло замыкание на «землю»;
• формирование обобщенного предупредительного сигнала при срабатывании защит, исчезновении напряжения на шинках ±ЕС,­

исчезновении­ напряжения питания зарядно-подзарядных преобразователей;
• измерение основных текущих параметров состояния АБ таких как: напряжение, ток заряда-разряда, ток подзаряда.­





Условия эксплуатации:

• температура окружающего воздуха: от -40 ºС до +45 ºС (в зависимости от исполнения);
• относительная влажность окружающего воздуха: 80 или 98 % при 25 ºС (в зависимости от исполнения);
• место установки – в закрытых помещениях при отсутствии непосредственного воздействия атмосферных осадков и солнечной­ ­радиации;
• окружающая среда невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию.





Технические данные встраиваемых в ШОТ-01М зарядно-подзарядных устройств (ПЗУ)

Наименование параметра	Параметр
Номинальное напряжение однофазной питающей сети, В	230
Допустимое отклонение напряжения питающей сети, в % от номинального значения	+10 -20
Номинальная частота питающей сети, Гц	50
Допустимые отклонения частоты питающей сети, в % от номинального значения	±2,0
Номинальное значение выпрямленного напряжения, В	115; 230
Пределы регулировки выпрямленного напряжения в режиме стабилизации напряжения, В	105...125; 210...250
Номинальное значение выпрямленного тока, А	4, 8, 10
Пределы регулировки выпрямленного тока в режиме стабилизации тока, А	3,8…4,2; 7,6...8,4 9,5…10,5
Допустимое отклонение выпрямленного напряжения от величины заданного в режиме стабилизации напряжения, в % от номинального значения	±0,5
Допустимое отклонение выпрямленного тока от величины заданного в режиме стабилизации тока, в % от номинального значения	±5,0
Допустимый уровень пульсаций выпрямленного напряжения, в % от номинального значения	±0,5
Количество ПЗУ, допускающих параллельную работу	4



Примечание - По желанию потребителей, в соответствии с опросным листом, в шкафы ШОТ-01М могут быть встроены следующие дополнительные устройства, которые по своему назначению расширяют функциональные возможности шкафов :

• элемент генерации мигающего света;
• блок питания цепей оперативной блокировки разъединителей;
• блок АВР в цепи питания ПЗУ;
• система быстрого поиска линии с замыканием на землю.
• наличие интерфейса связи RS-485 (MODBUS/RTU) и / или с Ethernet (MODBUS/TCP);
• наличие или отсутствие клемм подключения отходящих линий;
• наличие или отсутствие вспомогательных контактов автоматических выключателей отходящих линий.
