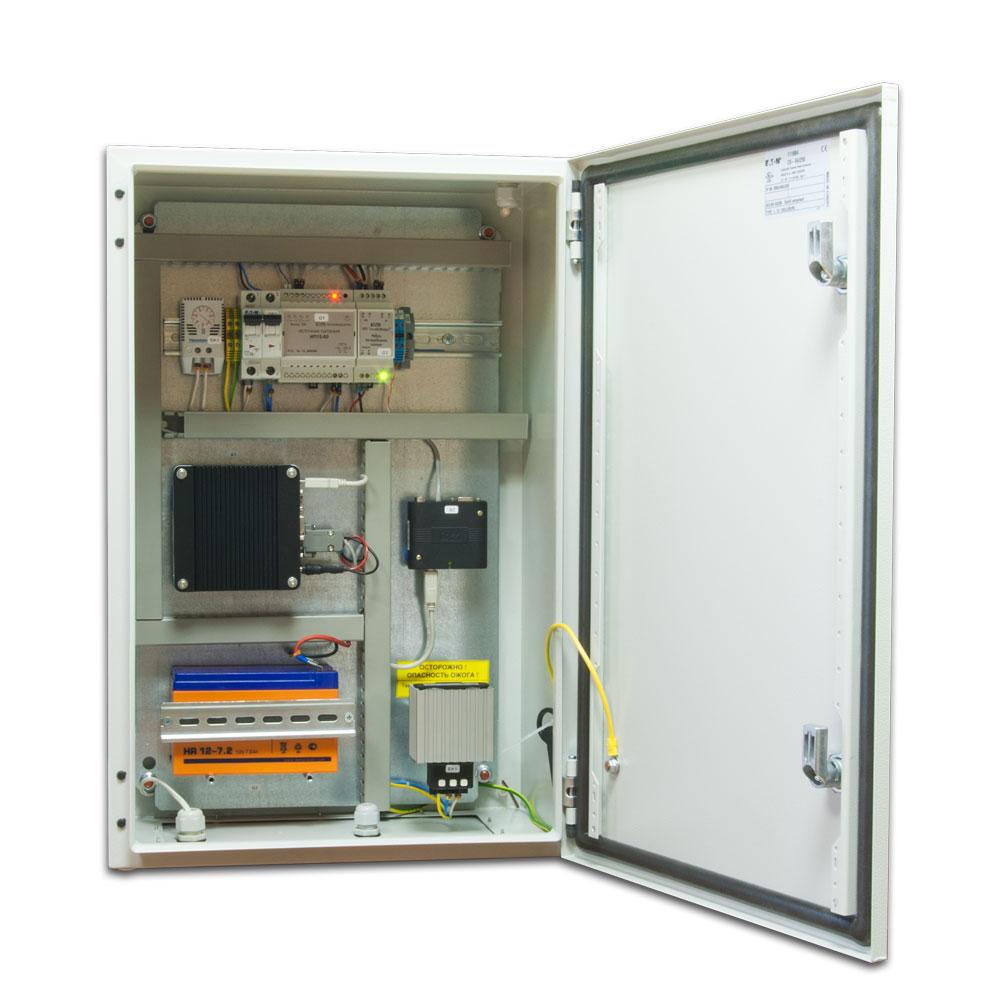

Шкаф учета ЩУ в Атырау

Шкаф учета ЩУ в Атырау

Цену уточняйте

  • В наличии
  • Код: 1033
+7 (712) 245-40-57
Офис
  • +7 (775) 000-87-69
    Аваг Лущий
  • +7 (771) 552-27-65
    Тогашева Флора

Заказ только по телефону

возврат товара в течение 14 дней по договоренности
Шкаф учета ЩУ в АтырауШкаф учета ЩУ в Атырау
Цену уточняйте
В наличии
+7 (712) 245-40-57
Офис
  • +7 (775) 000-87-69
    Аваг Лущий
  • +7 (771) 552-27-65
    Тогашева Флора
Описание
Характеристики
Информация для заказа

ПРОИЗВОДСТВО ЩИТОВОГО ОБОРУДОВАНИЯ ДО 1 кВ.



ТЕХНИЧЕСКИЕ ДАННЫЕ
Панель обеспечивает:
- поддержание заданной температуры теплоносителя на подаче из котла в диапазоне от 40 С до 90 С;
- управление циркуляционным насосом;
- отключение электрокотла при остановке циркуляционного насоса;
- отключение при перегрузке и коротком замыкании в нагрузке;
- отключение при перегреве выше 95 С или превышения давления;
- индикацию срабатывания защиты с помощью сигнальной лампы "АВАРИЯ "
- возможность подключения внешней сигнализации аварийного отключения;
- контроль режима работы электрокотла с помощью цифрового индикатора;
- отображение температуры воды на цифровом индикаторе;
- отключение при появлении оков нулевой последовательности выше 25% номинального тока котла;
контроль тока и мощности нагрузки с помощью цифрового индикатора;
Питание панели осуществляется от источника трехфазного переменного тока напряжением 380 вольт частотой 50 Гц с глухозаземленной нейтралью. Отклонение напряжения питания от номинального значения в пределах от 0.9 до 1.1 Uн.
Панель расчитана на управление электрокотлом с рабочим напряжением 380 вольт, мощностью до 100 кВт, имеющим одну группу электродов.
Панель предназначена для работы в следующих условиях:
- климатическое исполнение УХЛ4;
- рабочая температура окружающей среды от 0 до плюс 40 градусов;
- окружающая среда - невзрывоопасная, не содержащая агрессивных газов и паров, разрушающих металлы и изоляцию, не насыщенная токопроводящей пылью и водяными парами;
- предельная температура при транспортировании и хранении от минус 50 до плюс 50 градусов;
- относительная влажность до 80% при температуре плюс 25 градусов;
- рабочее положение в пространстве - вертикальное;
- высота над уровнем моря не более 2000 м.
Оболочка панели имеет степень защиты IР31 по ГОСТ14264-80.
Габаритные размеры панели 650 х 500 220мм.
Масса панели не более 30 кг.

Вводно-распределительные устройства (ВРУ).

Вводные панели ВРУ

Распределительные панели ВРУ

 Вводно-распределительные панели ВРУ

Панели УВР

Линейные панели ЩО-70

Вводные и вводно-линейные панели ЩО-70

Секционные и вводно-секционные панели ЩО-70

Прочие панели ЩО-70

Распределительные силовые шкафы ШРС, ШР

Щиты этажные типа ЩЭ

Щиты осветительные серий ОП, ОЩ, ОЩВ, УОЩВ, ЯОУ.

Шкафы учета ШУ

Щиты автоматического переключения на резерв типа ЩАП., АВР

Краткое описание ВРУ, технические характеристики
Сертификаты соответствия на продукцию
ВРУ Назначение.
ВРУ ― вводно-распределительное устройство предназначено для приема, распределения и учета электрической энергии в сетях с напряжением 380/220В трехфазного переменного тока с частотой 50Гц, а также для защиты линий в случае перегрузок и коротких замыканий.
Вводно-распределительные устройства, как правило, могут комплектоваться панелями одностороннего обслуживания и могут быть однопанельными и многопанельными.
Изготавливаются ВРУ вводно-распределительные устройства в разных исполнениях
-ВРУ-1 ― для установки вне щитовых помещений (на лестничных клетках, подвалах и т.д.)
-ВРУ-2 ― для установки в щитовых помещениях.
-ВРУ-3 имеет несколько меньшие размеры
-УВР, ВРУ 8505.
ВРУ выполняются в степенях защиты по двери IP31 или IP51, по верхней, задней и боковым стенкам IP00, IP31 или IP51. По дну -IP00. Ошиновка ВРУ позволяет выдерживать без повреждений ударный ток короткого замыкания 10 кА.
ВРУ по желанию заказчика могут быть собраны на базе изделий известных марок: ABB, SIEMENS, Legrand и др.

Основные технические характеристики ВРУ

Шкафы с автоматическими выключателями на отходящих линиях имеют устройство защитного отключения (УЗО),предназначенного для отключения потребителей при возникновении токов утечки на землю.
Шкафы с выключателем-разъединителем на два направления предназначены для ввода и распределения электроэнергии от двух вводов (в т.ч. от дизель-генератора и сети).
Шкафы могут применяться в промышленности, сельском хозяйстве для комплектации трансформаторных подстанций (в части учета электроэнергии), для электроснабжения жилых и общественных зданий (в части организации ввода, учета электроэнергии, защиты линий от перегрузок, токов короткого замыкания и утечек на землю). Шкафы предназначены для установки на открытом воздухе, под навесом и могут применяться при статическом воздействии пыли и при воздействии дождя, а также предназначены для установки в сухих отапливаемых помещениях. Система шин L1, L2, L3+ PEN.
Климатическое исполнение УВР -УХЛ3.
Гарантийный срок эксплуатации ВРУ -2 года со дня ввода в эксплуатацию.
Структура условного обозначения ВРУ:

Структура условного обозначения ВРУ

Возможные обозначения вводно-распределительных устройств серии ВРУ ― 1, назначение панели:
11-18 ― вводные;
21-29 ― вводно-распределительные;
41-50 ― распределительные;

Комплектация ВРУ

В зависимости от выполнения ВРУ в своем составе имеют следующие элементы:
комплектуются из панелей одностороннего обслуживания и могут однопанельными и многопанельными
― шкаф
-рубильник
-электросчетчик
-токовые трансформаторы
-контакторы
-фотореле

схема ВРУ ВРУ схема Устройство вводно-распределительное  схема
Вводная панель на два ввода с ручным вводом резерва и узлами учета на отходящих линиях Вводная панель два ввода, АВР и одна отходящая линия с узлом учета Вводно-распределительная панель на на два ввода с ручнымм вводом резерва и групповым узлом учета
схема ВРУ два ввода ВРУ схема подключения ВРУ схема соединений
Распределительная панель для присоединения к вводной панели на два ввода.
Вводно-распределительная панель на два ввода с ручным вводом резерва с групповым узлом учета и абонентским узлом учета.
Вводная панель на два ввода с ручным вводом резерва и узлами учета на отходящих линиях: на первой линии счетчик трансформаторного включения, на второй линии электросчетчик прямого включения.
