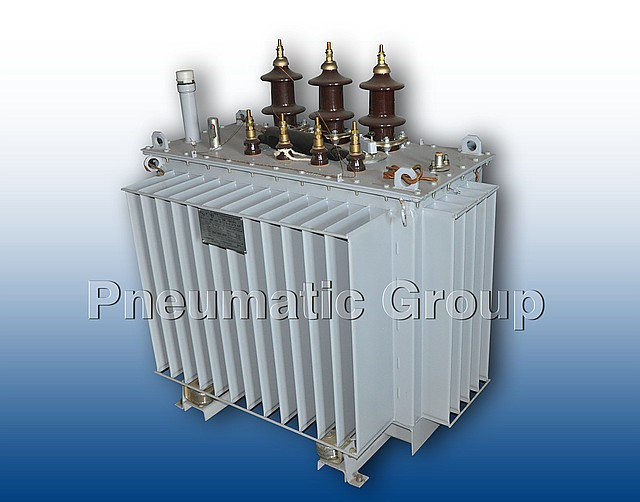

Трансформатор ТМ 63 20/0,4 У1

  • В наличии
  • Код: 3

1 Тг.

+7 (712) 245-40-57
Офис
  • +7 (775) 000-87-69
    Аваг Лущий
  • +7 (702) 621-79-47
    Любовь Мо-Ди-Ди-Ким
  • +7 (771) 552-27-65
    Тогашева Флора
возврат товара в течение 14 дней по договоренности
Трансформатор ТМ 63 20/0,4 У1
Трансформатор ТМ 63 20/0,4 У1В наличии
Тг.
+7 (712) 245-40-57
Офис
  • +7 (775) 000-87-69
    Аваг Лущий
  • +7 (702) 621-79-47
    Любовь Мо-Ди-Ди-Ким
  • +7 (771) 552-27-65
    Тогашева Флора
Купить

Описание

Трансформатор масляный типа (ТМ)

Мощность трансформатора 63 кВ-А

Общие сведения

Трансформаторы трехфазные силовые масляные герметичного исполнения ТМ общего назначения мощностью 63 кВ-А с естественным масляным охлаждением, с переключателем без возбуждения (ПБВ), работающие  в сетях переменного тока частотой 50Гц.
Трансформаторы ТМ предназначены для преобразования, распределения  и передачи электроэнергии  в  сетях  энергосистем  и питания различных   потребителей электроэнергии.
 В силовых трансформаторах ТМ предусмотрена возможность регулирования напряжения в диапазоне до + 5%. Переключение на другой диапазон возможно ступенями по 2,5%, в ручном режиме при полностью отключенном трансформаторе.
Температурные изменения объема масла компенсируются изменением объема гофров бака за счет пластичной их деформации. В зависимости от мощности трансформаторы ТМ  комплектуются следующими контрольно-измерительными приборами и сигнальной аппаратурой:

-маслоуказателем поплавкового типа (для контроля уровня масла);
-предохранительным клапаном на трансформаторах мощностью от 25 до 63, начиная со 100 кВ-А (по заказу потребителя) электроконтактным мановакууметром (для контроля внутреннего давления в баке).
- жидкостным термометром вставляемым в гильзу на крышке трансформатора или начиная с 1000 кВ-А манометрическим сигнализирующим устройством для контроля температуры  верхних слоев масла (по заказу потребителя)

Технические характеристики

Наименование параметра

Значение параметра трансформатора ТМ 63/10(6)-У1

1. Нормируемая мощность, кВ-А

63

2. Высокое напряжение, В

10000 (6000)

3. Низкое напряжение, В

400

4. Напряжение короткого замыкания, %

4,5

5. Потери короткого замыкания, Вт

3100

6. Потери холостого хода, Вт

440

7. Ток холостого хода, %

1,8

8. Частота, Гц

50

9. Схема и  группа соединения обмоток

Y/Yн-0; Д/Yн-11

10. Габаритные размеры
            L, мм
            B, мм
            H, мм


1180 (970)
750
1315 (1250)

11. Установочные размеры, мм

550 х 550

12. Масса масла, кг

205

13. Полная масса, кг

830

Условия эксплуатации

-высота над уровнем моря не более 1000 м;
-температура окружающего воздуха от -60С до + 45С;
-окружающая среда невзрывоопасна, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях разрушающих металл и изоляцию, содержащие коррозийно-активных агентов соответствуют атмосфере II по ГОСТ 15150-69;
Силовые трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, взрывоопасной и химически активной среды.


ГАРАНТИЯ 5 ЛЕТ. Сертификат соответствия РК.

Характеристики

Основные
Мощность63 кВА
Страна производительУкраина
Производитель Укрэлектроаппарат
Тип трансформатораПонижающий
Количество фаз3
Способ охлаждения обмотокМасляный

Информация для заказа

  • Цена:Тг.
  • Способ упаковки: стандартная заводская
