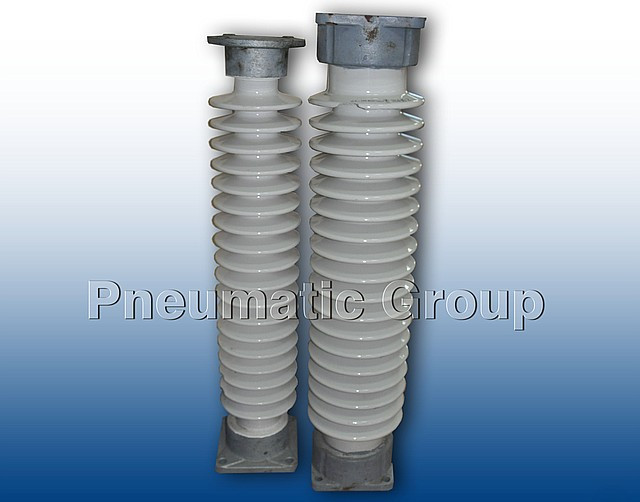

Изолятор ИОС 110-400 М УХЛ 1опорно-стержневой

Изоляторы опорные стержневые ИОС 110-400 УХЛ, Т1; ИОС 110-400 М УХЛ, Т1 и ИОС 110-600 УХЛ, Т1 ИОС 110-600 УХЛ, Т1 Расшифровка изображений опорных изо

Изоляторы опорные стержневые ИОС 110-400 УХЛ, Т1; ИОС 110-400 М УХЛ, Т1 и ИОС 110-600 УХЛ, Т1

ИОС 110-600 УХЛ, Т1
Расшифровка изображений опорных изоляторов ИОС 110-400 УХЛ, Т1; ИОС 110-400 М УХЛ, Т1 и ИОС 110-600 УХЛ, Т1
И – Изолятор
О – Опорный
С – Стержневой
110 – Номинальное напряжение, кВ
400; 600 – Минимальная разрушающая сила на изгиб, кН
М – Модернизированный
УХЛ; Т – Климатическое исполнение
1 – Категория размещения
Изоляторы опорные керамические наружной установки /35; 110 кВ/
Тип изолятора ГОСТ, ТУ Номи-
наль-
ное напря-
жение Мини-
мальная механи-
ческая разру-
шающая сила на изгиб Мини-
маль-
ный разруша-
ющий момент при кручении Испыта-
тельное напря-
жение грозо-
вого импуль-
са Испытательное напряжение при плавном подъеме Длина пути утечки Масса

в сухом состо-

янии под дождем
. . кВ кН кН*м кВ кВ кВ см кг
ИОС 35- 1000 УХЛ, Т1 ГОСТ 9984- 85 35 10 – 195 110 85 90 42
ИОС 35- 500-01 УХЛ, Т1 ГОСТ 9984- 85 35 5 2 195 110 85 70 16
ИОС 110- 400 УХЛ, Т1 ГОСТ 9984- 85 110 4 250 480 295 215 190 67,0
ИОС 110- 400M УХЛ, Т1 ГОСТ 9984- 85 110 4 250 480 295 215 205 69,4
ИОС 110- 600 УХЛ, Т1 ГОСТ 9984- 85 110 6 5 480 295 215 223 75,0
