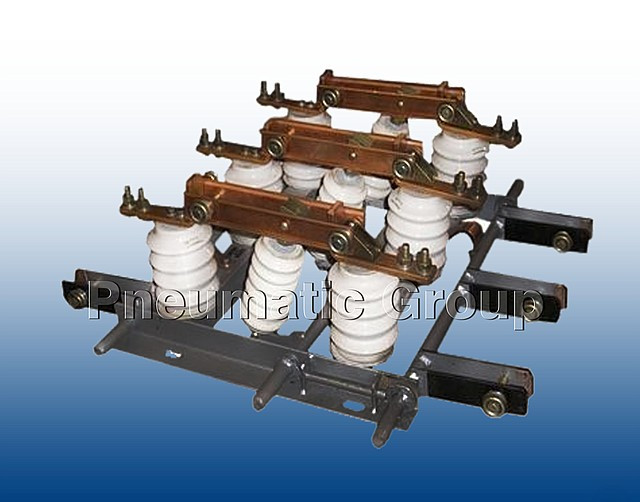

Разъединитель РВЗ 10/630 III УХЛ2
Разъединители РВЗ предназначены для коммутации под напряжением участков электрической цепи при отсутствии нагрузочного тока и для изменения схемы соединения, для обеспечения безопасного производства работ на отключенном участке, для включения и отключения зарядных токов воздушных и кабельных линий, холостого тока трансформаторов и токов небольших нагрузок.
Разъединители применяются в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции, а также в кожухе комплектного устройства или под навесом, чтобы избежать прямого воздействия солнечной радиации и атмосферных осадков на изделия.
Помещение, в котором устанавливаются разъединители и приводы, должно быть закрытым, взрыво- и пожаробезопасным, не содержащим агрессивных газов и паров в концентрациях, разрушающих изоляцию и защитные покрытия.
Привод - рычажный механизм, предназначенный для ручного включения и отключения разъединителей.
Разъединители РВЗ изготавливаются в исполнениях УХЛ3 и предназначены для работы в следующих номинальных условиях:
- высота над уровнем моря - до 1000 м;
- температура окружающего воздуха - от минус 40 до +40°С;
- верхнее значение относительной влажности воздуха - 100% при температуре +25°С (с конденсацией влаги).
Расшифровка условного обозначения разъединителя типа РВЗ:
Р – разъединитель; В – внутренней установки; Ф - фигурный(проходные изоляторы); З – наличие заземлителей; I – заземлитель со стороны разъемных контактов; II – заземлитель со стороны шарнирных контактов; III – заземлитель с двух сторон; 10 - номинальное напряжение, кВ; 400- номинальный ток, А; II - проходные изоляторы со стороны шарнирных контактов (для РВФЗ); III - проходные изоляторы со стороны разъемных контактов (для РВФЗ); IV - проходные изоляторы c двух сторон (для РВФЗ); У - климатическое исполнение по ГОСТ 15150-69; 3 - категория размещения по ГОСТ 15150-69.
Основные | |
---|---|
Страна производитель | Россия |
- Цена: Цену уточняйте
- Способ упаковки: стандартная заводская
