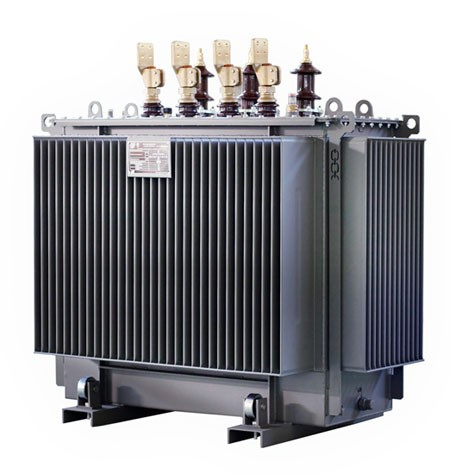

Трансформатор ТМ 630 20/0,4 Масляный
1 ₸
- В наличии
- Код: 176
- +7 (775) 000-87-69Аваг Лущий
- +7 (702) 621-79-47Любовь Мо-Ди-Ди-Ким
- +7 (771) 552-27-65Тогашева Флора
Масляный трансформатор ТМ 630 предназначен для регулирования потока напряжения и поставки электрической энергии различным потребителям.
Конструкция ТМ 630
Конструкция включает в себя бак, заполненный трансформаторным маслом, крышку бака и активную часть.
Бак с радиаторами изготовлен из металлических листов и выкрашен эпоксидной краской, которая позволяет оградить бак от внешних воздействий и температурных колебаний. Благодаря этому покрытию, бак может находиться в эксплуатации от 12 до 15 лет. Бак наполняется трансформаторным маслом через систему заполнения, установленную на крышке, слить масло можно через соответствующую систему, расположенную внизу бака. Бак крепится на швеллеры, к которым прикреплены транспортные ролики, для возможности перемещения трансформатора. Масло, перед помещением в резервуар, дегазируется, за счет этого его можно не менять почти на всем сроке работы трансформатора.
На крышке трансформатора ТМ 630 установлены: маслоуказатель, привод переключателя, мановакуумметр, карман для датчика температуры, вводы НН и ВН, коробка зажимов, пробивной предохранитель, манометрический термометр.
На крышке бака надежно закреплена активная часть трансформатора. На ней расположены: ярмовые прессованные балки, на которых закреплен переключатель ответвлений обмоток, обмотки НН и ВН из обмоточного провода, сама магнитная система, изготовленная из хладоканатной электрической стали.
Для безопасной и длительной работы трансформатора необходимо убедиться, что почва, на которой он расположен, не вибрирует, а в воздухе не содержится взрывоопасных химических элементов или токопроводящей пыли.
Характеристики трансформатора ТМ 630
Номинальная мощность, кВА | Номинальное напряжение, кВ | Схема и группа соединения обмоток | Потери холостого хода, кВт | Потери короткого замыкания, кВт | Напряжение короткого замыкания, % | |
---|---|---|---|---|---|---|
Высшее | Низшее | |||||
630 | 6;10 | 0,23;0,4 | У/Ун-0 У/Ун-11 | 1,9 | 15,8 | 6 |
Габаритные и установочные размеры | |||
---|---|---|---|
Масса, кг | Длина, мм | Ширина, мм | Высота, мм |
3780 | 2100 | 1200 | 1950 |
ГАРАНТИЯ 5 ЛЕТ. Сертификат соответствия РК.
Основные | |
---|---|
Мощность | 630 кВА |
Страна производитель | Украина |
Производитель | Укрэлектроаппарат |
Тип трансформатора | Понижающий |
Количество фаз | 3 |
Способ охлаждения обмоток | Масляный |
- Цена: 1 ₸
- Способ упаковки: стандартная заводская
