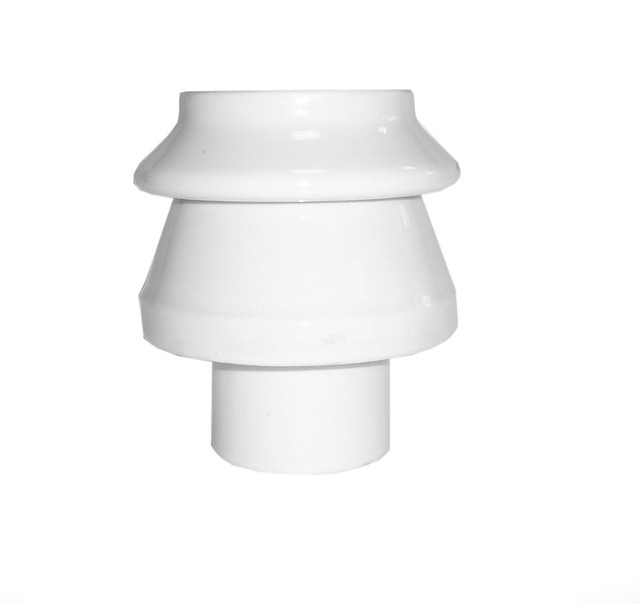

Изолятор ИПТ 1/1600-2000 01

Изолятор ИПТ 1/1600-2000

Изоляторы предназначены для комплектации съемных трансформаторных вводов на напряжение до 35кВ включительно переменного тока частоты 50 и 60 Гц.

Условное обозначение типа изоляторов: И – изолятор; П – проходной; Т – трансформаторный; В – втулка; Первое числовое обозначение – номинальное напряжение, кВ; Второе числовое обозначение – номинальная сила тока, А; А – легкая степень загрязнения по длине пути утечки; Б – средняя степень загрязнения по длине пути утечки; М – модификация; I, 01 – конструктивное исполнение; О, УХЛ – общеклиматическое исполнение, климатическое исполнение для районов с умеренным и холодным климатом; 1 – категория размещения.

Изоляторы соответствуют требованиям ГОСТ 5862 и ТУ 16-757.032-86 (ИВЕЮ.757500.001 ТУ). Изоляторы изготавливаются из материала керамического электротехнического группы 100 по ГОСТ 20419, подгрупп 110 и 111.

Изолятор ИПТ-1/3150.01
Номинальное напряжение: 1 кВ
Номинальный ток: 3150 А
Масса: 1,7 кг
Изолятор проходной для трансформаторных вводов

ИПТ-1/3150.01

И – изолятор
П – проходной
Т – для трансформаторных вводов
1 – напряжение 1 кВ
3150 – максимальный ток, А
01 – категория размещения: наружной установки

Масса – 1,7 кг

Изоляторы предназначены для комплектации съемных трансформаторных вводов на напряжение переменного тока до 1 кВ включительно, частотой 50 и 60 Гц.
Изолятор проходной неармированный ИПТ-1/3150 01 на напряжение 1 кВ включительно предназначен для комплектации съемных трансформаторных вводов переменного тока частотой 50 и 60 Гц и для силовых трансформаторов переменного тока частотой до 100 Гц. Изоляторы ИПТ-1/3150 01 рассчитаны для работы на открытом воздухе и внутри помещения.
Изоляторы ИПТ-1/3150 01 выпускаются в соответствии с ТУ 16-757.032-86.

Изолятор ИПТВ-1/3150 01
Номинальное напряжение: 1 кВ
Номинальный ток: 3150 А
Масса: 0,9 кг

Интсрукция
Изолятор проходной неармированный ИПТВ-1/3150 01 на напряжение 1 кВ включительно предназначен для комплектации съемных трансформаторных вводов переменного тока частотой 50 и 60 Гц и для силовых трансформаторов переменного тока частотой до 100 Гц. Изоляторы ИПТВ-1/3150 01 рассчитаны для работы на открытом воздухе и внутри помещения.
Изоляторы ИПТВ-1/3150 01 выпускаются в соответствии с ТУ 16-757.032-86.
