Трансформаторы трехфазные силовые масляные герметичного исполнения ТМГ (без маслорасширителя) общего назначения мощностью 400 кВ-А

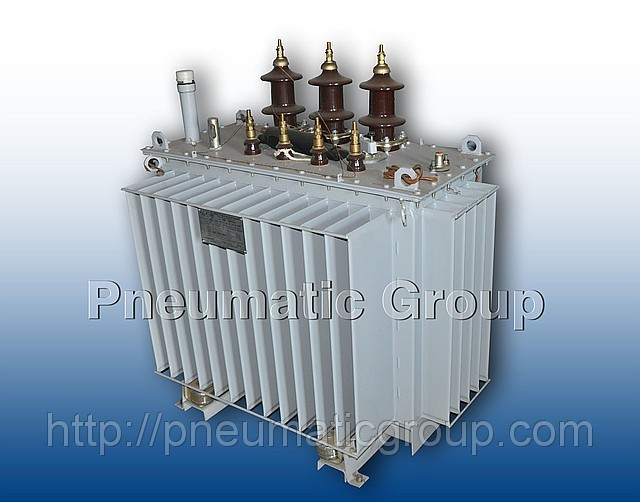

Трансформатор масляный типа (ТМ)
Мощность трансформатора 160 кВ-А
Общие сведения
Трансформаторы трехфазные силовые масляные герметичного исполнения ТМ общего назначения мощностью 160 кВ-А с естественным масляным охлаждением, с переключателем без возбуждения (ПБВ), работающие в сетях переменного тока частотой 50Гц.
Трансформаторы ТМ предназначены для преобразования, распределения и передачи электроэнергии в сетях энергосистем и питания различных потребителей электроэнергии.
В силовых трансформаторах ТМ предусмотрена возможность регулирования напряжения в диапазоне до + 5%. Переключение на другой диапазон возможно ступенями по 2,5%, в ручном режиме при полностью отключенном трансформаторе.
Температурные изменения объема масла компенсируются изменением объема гофров бака за счет пластичной их деформации. В зависимости от мощности трансформаторы ТМ комплектуются следующими контрольно-измерительными приборами и сигнальной аппаратурой:
-маслоуказателем поплавкового типа (для контроля уровня масла);
-предохранительным клапаном на трансформаторах мощностью от 25 до 63, начиная со 100 кВ-А (по заказу потребителя) электроконтактным мановакууметром (для контроля внутреннего давления в баке).
- жидкостным термометром вставляемым в гильзу на крышке трансформатора или начиная с 1000 кВ-А манометрическим сигнализирующим устройством для контроля температуры верхних слоев масла (по заказу потребителя)
Технические характеристики
Наименование параметра | Значение параметра трансформатора ТМ 160/10(6)-У1 |
1. Нормируемая мощность, кВ-А | 160 |
2. Высокое напряжение, В | 10000 (6000) |
3. Низкое напряжение, В | 400 |
4. Напряжение короткого замыкания, % | 4,5 |
5. Потери короткого замыкания, Вт | 5900 |
6. Потери холостого хода, Вт | 800 |
7. Ток холостого хода, % | 1,6 |
8. Частота, Гц | 50 |
9. Схема и группа соединения обмоток | Y/Yн-0; Д/Yн-11 |
10. Габаритные размеры |
|
11. Установочные размеры, мм | 660 х 660 |
12. Масса масла, кг | 380 |
13. Полная масса, кг | 1400 |
Условия эксплуатации
-высота над уровнем моря не более 1000 м;
-температура окружающего воздуха от -60С до + 45С;
-окружающая среда невзрывоопасна, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях разрушающих металл и изоляцию, содержащие коррозийно-активных агентов соответствуют атмосфере II по ГОСТ 15150-69;
Силовые трансформаторы не предназначены для работы в условиях тряски, вибрации, ударов, взрывоопасной и химически активной среды.
ГАРАНТИЯ 5 ЛЕТ. Сертификат соответствия РК.
Основные | |
---|---|
Мощность | 160 кВА |
Страна производитель | Украина |
Производитель | Укрэлектроаппарат |
Тип трансформатора | Понижающий |
Количество фаз | 3 |
Способ охлаждения обмоток | Масляный |
- Цена: Цену уточняйте
- Способ упаковки: стандартная заводская
