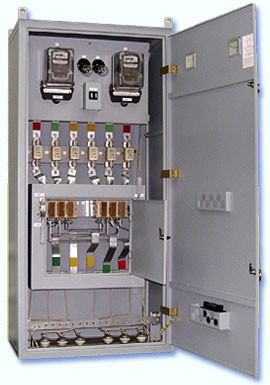

Щитовое оборудование ВРУ 1-41-00 УХЛ4

В наличииКод: 559

Тг.

Перезвоните мне
Щитовое оборудование ВРУ 1-41-00 УХЛ4
Щитовое оборудование ВРУ 1-41-00 УХЛ4
Тг.
В наличии
Купить
Перезвоните мне
  • +7 показать номер +77122454057
  • +77717651454
  • +77715037720
  • +7 показать номер +77122454057
  • +77717651454
  • +77715037720
  • Адрес и контакты
    • Телефон:
      +77122454057
      +77717651454
      +77715037720
    • Контактное лицо:
      Любовь
    • Адрес:
      ул. Ауэзова 62, оф. №4, Атырау, Казахстан
    • Email:
      454057@bk.ru

ВРУ



Краткое описание ВРУ, технические характеристики
Сертификаты соответствия на продукцию
ВРУ Назначение.
ВРУ - вводно-распределительное устройство предназначено для приема, распределения и учета электрической энергии в сетях с напряжением 380/220В трехфазного переменного тока с частотой 50Гц, а также для защиты линий в случае перегрузок и коротких замыканий.
Вводно-распределительные устройства, как правило, могут комплектоваться панелями одностороннего обслуживания и могут быть однопанельными и многопанельными.
Изготавливаются ВРУ вводно-распределительные устройства в разных исполнениях
-ВРУ-1 - для установки вне щитовых помещений (на лестничных клетках, подвалах и т.д.)
-ВРУ-2 - для установки в щитовых помещениях.
-ВРУ-3 имеет несколько меньшие размеры
-УВР, ВРУ 8505.
ВРУ выполняются в степенях защиты по двери IP31 или IP51, по верхней, задней и боковым стенкам IP00, IP31 или IP51. По дну -IP00. Ошиновка ВРУ позволяет выдерживать без повреждений ударный ток короткого замыкания 10 кА.
ВРУ по желанию заказчика могут быть собраны на базе изделий известных марок: ABB, SIEMENS, Legrand и др.

Основные технические характеристики ВРУ

Шкафы с автоматическими выключателями на отходящих линиях имеют устройство защитного отключения (УЗО),предназначенного для отключения потребителей при возникновении токов утечки на землю.
Шкафы с выключателем-разъединителем на два направления предназначены для ввода и распределения электроэнергии от двух вводов (в т.ч. от дизель-генератора и сети).
Шкафы могут применяться в промышленности, сельском хозяйстве для комплектации трансформаторных подстанций (в части учета электроэнергии), для электроснабжения жилых и общественных зданий (в части организации ввода, учета электроэнергии, защиты линий от перегрузок, токов короткого замыкания и утечек на землю). Шкафы предназначены для установки на открытом воздухе, под навесом и могут применяться при статическом воздействии пыли и при воздействии дождя, а также предназначены для установки в сухих отапливаемых помещениях. Система шин L1, L2, L3+ PEN.
Климатическое исполнение УВР -УХЛ3.
Гарантийный срок эксплуатации ВРУ -2 года со дня ввода в эксплуатацию.
Структура условного обозначения ВРУ:

Структура условного обозначения ВРУ

Возможные обозначения вводно-распределительных устройств серии ВРУ - 1, назначение панели:
11-18 - вводные;
21-29 - вводно-распределительные;
41-50 - распределительные;

Комплектация ВРУ

В зависимости от выполнения ВРУ в своем составе имеют следующие элементы:
комплектуются из панелей одностороннего обслуживания и могут однопанельными и многопанельными
- шкаф
-рубильник
-электросчетчик
-токовые трансформаторы
-контакторы
-фотореле

схема ВРУ ВРУ схема Устройство вводно-распределительное  схема
Вводная панель на два ввода с ручным вводом резерва и узлами учета на отходящих линиях Вводная панель два ввода, АВР и одна отходящая линия с узлом учета Вводно-распределительная панель на на два ввода с ручнымм вводом резерва и групповым узлом учета
схема ВРУ два ввода ВРУ схема подключения ВРУ схема соединений
Распределительная панель для присоединения к вводной панели на два ввода.
Вводно-распределительная панель на два ввода с ручным вводом резерва с групповым узлом учета и абонентским узлом учета.
Вводная панель на два ввода с ручным вводом резерва и узлами учета на отходящих линиях: на первой линии счетчик трансформаторного включения, на второй линии электросчетчик прямого включения.
Характеристики
Основные
Производитель   Инвольт
Страна производитель Казахстан
  • Цена: 1 Тг.
  • Способ упаковки: стандартная заводская
