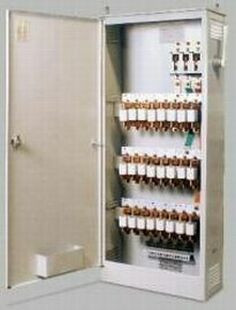

Шкаф распределительный ШРС 1-24 ВР 400А 5х250А

Описание

Шкаф представляет собой сборно-разборную конструкцию из гнутых металлических профилей с установленной на ней вводной и коммутационно-защитной аппаратурой. Корпус шкафа распределительного силового (КШР) комплектуется внутренней рамой предусмотренной для установки рубильника типа ВР-32 и предохранителей типа ППН. Ввод и вывод проводов предусмотрен снизу по дополнительному заданию ввод и вывод возможен сверху шкафа. По способу установки шкаф относится к категории напольных. Шкафы рассчитаны на номинальные токи до 630А и номинальное напряжение до 380 В с глухозаземленной нейтралью трехфазного переменного тока частотой 50Гц и с защитой отходящих линий предохранителями ППНЗЗ до 100А, ППН35 до 250А, ППН37 до 400А, ППН39 до 630А.

Условия эксплуатации

— высота над уровнем моря: не более 2000 м;
— температура окружающего воздуха в пределах: от +1 до +35°С.
— относительная влажность воздуха не более 60% при максимальной температуре +400°С. При более низких температурах допускается более высокая влажность, соответственно.
