ЯРВ назначение и конструкция

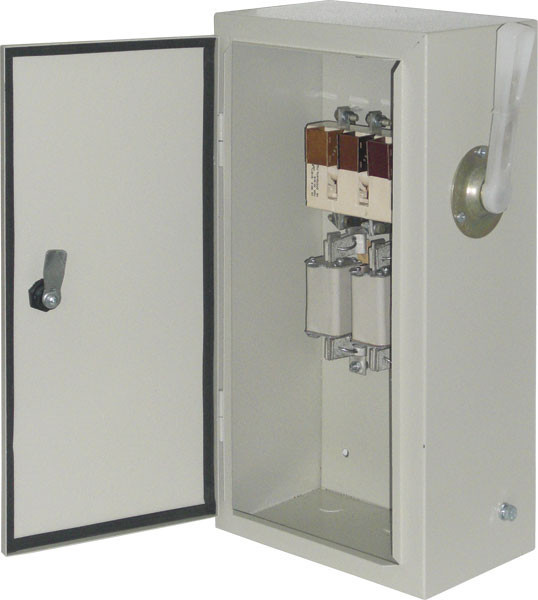

Ящики ЯРВ IP54 применяются в электроустановках переменного тока частотой 50/60Гц и напряжением 380В и предназначены для управления оборудованием приема, распределения и преобразования электроэнергии. Внешне это сварной металлический корпус, внутри которого использован рубильника серии ВР и установлены предохранители серии ПН-2, в нижней и верхней стенках имеются отверстия для ввода-вывода кабелей. В боковой стенке ящика ЯРВ IP54 предусмотрено отверстие и крышка под рукоятку привода рубильника.
ЯРВ условия эксплуатации
- высота над уровнем моря - не более 2000 м;
- температура окружающего воздуха от +1 до +35°С;
- на открытом воздухе; окружающая среда не взрывоопасна, не содержащая токопроводящей пыли, агрессивных газов или паров, нарушающих работу изделия
ЯРВ структура условного обозначения
ЯРВ ХХ - ХХ - ХХХ УЗ
| ЯРВ | тип ящиков распределительных |
| ХХ | цифровое обозначение серии: 01 - с предохранителями ППН; 02 - с предохранителями ПН-2. |
| ХХ | Степень защиты по ГОСТ 14254: 32 – IP32; 54 – IP54. |
| ХХХ | условное обозначение ном. тока цепи ящика, А |
| УЗ | вид климатического исполнения и категория размещения |
| Тип | принципиальная электрическая схема | Ном. ток А | Степень защиты | Тип предохранителей | Тип выключателя-разъединителя | Габариты (ВхШхГ, мм) |
|---|---|---|---|---|---|---|
| ЯРВ-100 | схема | 100 | IP54 | ПН2-100 | ВР32-31В31250 | 370х220х150 |
| ЯРВ-250 | схема | 250 | IP54 | ПН2-250 | ВР32-35В31250 | 500x260x180 |
| ЯРВ-400 | схема | 400 | IP54 | ППН-37 | ВР32-37В31250 | 600x300х200 |
| ЯРВ-400 | схема | 630 | IP54 | ППН-39 | ВР32-39В31250 | 600x500х220
|
также в наличии:
| ВР32-35В 31250-32 УХЛ3 Коренево 250А |
| ВР32-37В 31250-32 УХЛ3 Коренево 400А |
| ВР32-39В 31250-32 УХЛ3 Коренево 630А |
| ЯТП-0,25 2АВ 220/24 ящик с понижающим трансформатором |
| ЯТП-0,25 3АВ 220/36 ящик с понижающим трансформатором |
| ЯТП-0,25 2АВ 220/42 ящик с понижающим трансформатором |
| ЯТП-0,25 2АВ 380/12 ящик с понижающим трансформатором |
| ЯРВ-100 2М (без ПН) рубильник в мет. корпусе |
| ЯРВ-250 2М (без ПН) рубильник в мет. корпусе |
| ЯРВ-400 (без ПН) рубильник в мет. корпусе |
Предназначен для использования в цепях распределения электрической энергии с нечастыми включениями и отключениями с номинальным напряжением до 660 В трехфазного переменного тока частотой 50 Гц, а также для защиты электрических цепей от токов перегрузки и короткого замыкания.
Тип предохранителей - ППН.
Технические характеристики:
- номинальный ток ящика – 100 А;
- номинальный ток предохранителя – 100 А;
- номинальный ток плавкой вставки – 63, 80, 100 А;
- номинальный режим работы – продолжительный;
- климатическое исполнение – УХЛ3 по ГОСТ 15150-69;
- степень защиты IP54 по ГОСТ 14254-96;
- масса – не более 7,5 кг.
