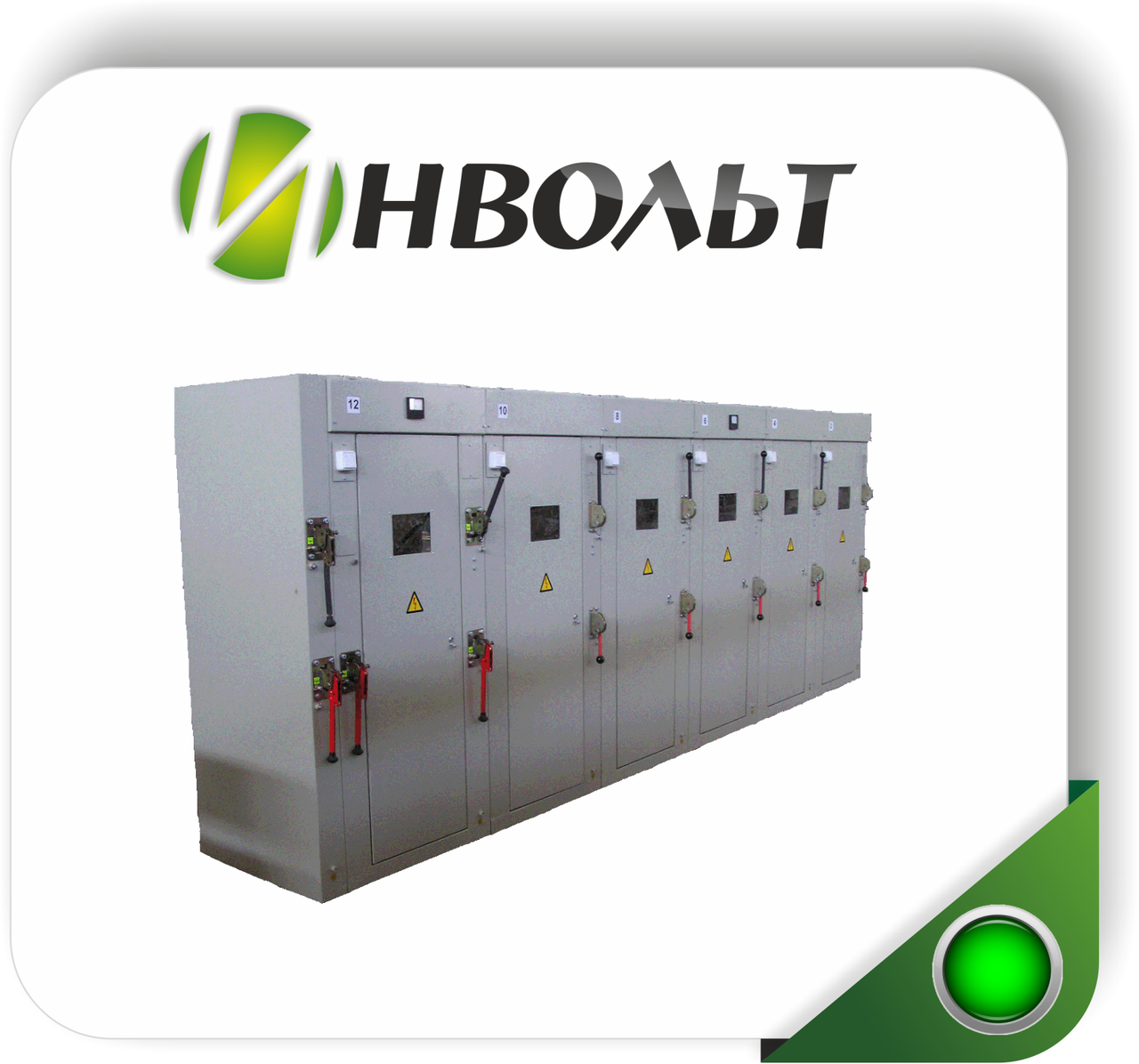

Щитовое оборудование в Атырау

В наличииКод: 1033

Тг.

Перезвоните мне
Щитовое оборудование в Атырау
Щитовое оборудование в Атырау
Тг.
В наличии
Купить
Перезвоните мне
  • +7 показать номер +77122454057
  • +77717651454
  • +77715037720
  • +7 показать номер +77122454057
  • +77717651454
  • +77715037720
  • Адрес и контакты
    • Телефон:
      +77122454057
      +77717651454
      +77715037720
    • Контактное лицо:
      Любовь
    • Адрес:
      ул. Ауэзова 62, оф. №4, Атырау, Казахстан
    • Email:
      454057@bk.ru

ПРОИЗВОДСТВО ЩИТОВОГО ОБОРУДОВАНИЯ ДО 1 кВ.



Вводно-распределительные устройства (ВРУ).

Вводные панели ВРУ

Распределительные панели ВРУ

 Вводно-распределительные панели ВРУ

Панели УВР

Линейные панели ЩО-70

Вводные и вводно-линейные панели ЩО-70

Секционные и вводно-секционные панели ЩО-70

Прочие панели ЩО-70

Распределительные силовые шкафы ШРС, ШР

Щиты этажные типа ЩЭ

Щиты осветительные серий ОП, ОЩ, ОЩВ, УОЩВ, ЯОУ.

Шкафы учета ШУ

Щиты автоматического переключения на резерв типа ЩАП., АВР

Краткое описание ВРУ, технические характеристики
Сертификаты соответствия на продукцию
ВРУ Назначение.
ВРУ ― вводно-распределительное устройство предназначено для приема, распределения и учета электрической энергии в сетях с напряжением 380/220В трехфазного переменного тока с частотой 50Гц, а также для защиты линий в случае перегрузок и коротких замыканий.
Вводно-распределительные устройства, как правило, могут комплектоваться панелями одностороннего обслуживания и могут быть однопанельными и многопанельными.
Изготавливаются ВРУ вводно-распределительные устройства в разных исполнениях
-ВРУ-1 ― для установки вне щитовых помещений (на лестничных клетках, подвалах и т.д.)
-ВРУ-2 ― для установки в щитовых помещениях.
-ВРУ-3 имеет несколько меньшие размеры
-УВР, ВРУ 8505.
ВРУ выполняются в степенях защиты по двери IP31 или IP51, по верхней, задней и боковым стенкам IP00, IP31 или IP51. По дну -IP00. Ошиновка ВРУ позволяет выдерживать без повреждений ударный ток короткого замыкания 10 кА.
ВРУ по желанию заказчика могут быть собраны на базе изделий известных марок: ABB, SIEMENS, Legrand и др.

Основные технические характеристики ВРУ

Шкафы с автоматическими выключателями на отходящих линиях имеют устройство защитного отключения (УЗО),предназначенного для отключения потребителей при возникновении токов утечки на землю.
Шкафы с выключателем-разъединителем на два направления предназначены для ввода и распределения электроэнергии от двух вводов (в т.ч. от дизель-генератора и сети).
Шкафы могут применяться в промышленности, сельском хозяйстве для комплектации трансформаторных подстанций (в части учета электроэнергии), для электроснабжения жилых и общественных зданий (в части организации ввода, учета электроэнергии, защиты линий от перегрузок, токов короткого замыкания и утечек на землю). Шкафы предназначены для установки на открытом воздухе, под навесом и могут применяться при статическом воздействии пыли и при воздействии дождя, а также предназначены для установки в сухих отапливаемых помещениях. Система шин L1, L2, L3+ PEN.
Климатическое исполнение УВР -УХЛ3.
Гарантийный срок эксплуатации ВРУ -2 года со дня ввода в эксплуатацию.
Структура условного обозначения ВРУ:

Структура условного обозначения ВРУ

Возможные обозначения вводно-распределительных устройств серии ВРУ ― 1, назначение панели:
11-18 ― вводные;
21-29 ― вводно-распределительные;
41-50 ― распределительные;

Комплектация ВРУ

В зависимости от выполнения ВРУ в своем составе имеют следующие элементы:
комплектуются из панелей одностороннего обслуживания и могут однопанельными и многопанельными
― шкаф
-рубильник
-электросчетчик
-токовые трансформаторы
-контакторы
-фотореле

схема ВРУ ВРУ схема Устройство вводно-распределительное  схема
Вводная панель на два ввода с ручным вводом резерва и узлами учета на отходящих линиях Вводная панель два ввода, АВР и одна отходящая линия с узлом учета Вводно-распределительная панель на на два ввода с ручнымм вводом резерва и групповым узлом учета
схема ВРУ два ввода ВРУ схема подключения ВРУ схема соединений
Распределительная панель для присоединения к вводной панели на два ввода.
Вводно-распределительная панель на два ввода с ручным вводом резерва с групповым узлом учета и абонентским узлом учета.
Вводная панель на два ввода с ручным вводом резерва и узлами учета на отходящих линиях: на первой линии счетчик трансформаторного включения, на второй линии электросчетчик прямого включения.
