Разрядники вентильные

Разрядники РВН-0,5 и РВН-1

Назначение разрядников РВН-0,5; РВН-1

• Разрядники вентильные РВН предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Изготавливаются для сетей с любой системой заземления нейтрали.
• Разрядники РВН-0,5 МН У1 и РВН-0,5 МН Т1 соответствуют ТУ16-91 и ИВЕЖ. 674321.025 ТУ.
• Разрядники РВН-1 У1 и РВН-1 Т1 соответствуют ТУ 16-92 и ИВЕЖ. 674321.011 ТУ

Условия эксплуатации вентильных разрядников РВН-0,5 и РВН-1

- Разрядники РВН предназначены для эксплуатации в районах с умеренным и тропическим климатом при температуре окружающего воздуха:

• от -45 до +40° С ― для исполнения У1;
• от -10 до +50° С ― для исполнения Т1.

- Высота установки над уровнем моря не более 1000 м.

― Относительная влажность воздуха:

• при температуре +25° С до 100% ― для исполнения У1;
• при температуре +35° С до 100% ― для исполнения Т1.

Конструкция и работа разрядников РВН-0,5 и РВН-1

Конструктивно разрядник РВН на напряжение 0,5 кВ состоит из единичного искрового промежутка и рабочего нелинейного резистора (1), заключенных в герметичный пластмассовый корпус (2).
Разрядник РВН на напряжение 1 кВ отличается тем, что он заключен в герметично Рабочий резистор разрядников изготовлен из спецмассы "Вилит" и обладает нелинейной вольт-амперной характеристикой. Искровой промежуток образован двумя фасонными латунными электродами (3), разделенными изолирующей прокладкой (4), закрытой фарфоровой покрышкой.

Условное обозначение разрядников РВН-0,5 и РВН-1

В структуре условного обозначения разрядников РВН-0,5; РВН-1 принято:

Р	- разрядник;
В	- вентильный;
Н	- низковольтный;
ХХ	- номинальное напряжение;
М	- модернизированный;
Н	- повышенной надёжности;
У; Т	- климатическое исполнение;
1	- категория размещения;

Технические данные разрядников РВН-0,5 и РВН-1

Параметр разрядника	Единица измерения	РВН-0,5 МН У1 РВН-0,5 МН Т1	РВН-1 У1 РВН-1 Т1
Класс напряжения сети	кВ	0,38	0,66
Номинальное напряжение	кВ	0,5	1,0
Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождём не менее не более	кВ	2,3 2,7	2,1 2,8
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, не более	кВ	4,3	4,6
Остающееся напряжение при импульсном токе с длиной фронта волны 8 мкс амплитудой 1000 А, не более	кВ	2,5	4,3
Номинальный разрядный ток	кА	1,0	1,0
Ток утечки при выпрямленном напряжении равном номинальному напряжению, не более	мкА	6,0	6,0
Токовая пропускная способность 20 импульсов тока волной 16/40 мкс 20 импульсов тока волной 3/8 мкс	кА A	3,0 35	3,0 35
Длина пути утечки внешней изоляции, не менее	см	2,6	2,6
Допустимое тяжение проводов, не менее	Н	50	100
Высота, не более	мм	120	170
Масса, не более	кг	0,305	1,8



---



Разрядники РВО-3, РВО-6, РВО-10

Назначение вентильных разрядников РВО

• Разрядники вентильные РВО предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Изготавливаются для сетей с любой системой заземления нейтрали.
• Разрядники вентильные РВО-З У1, РВО-З Т1 соответствуют ТУ 16-521.232-77 и группе IV по ГОСТ 16357-83.
• Разрядники вентильные РВО-6 Н и РВО-10 Н соответствуют ТУ 16-521.022-76 и группе IV по ГОСТ 16357-83.

Условия эксплуатации вентильных разрядников РВО

- Разрядники РВО предназначены для эксплуатации в районах с умеренным и тропическим климатом при температуре окружающего воздуха:

• от -50 до +55° С ― для разрядников типов РВО-6Н и РВО-10Н;
• от -45 до +40° С ― для исполнения У1;
• от -10 до +50° С ― для исполнения Т1.

- Высота установки над уровнем моря не более 1000 м.

― Относительная влажность воздуха:

• не более 98% ― для разрядников типов РВО-6Н и РВО-10Н;
• при температуре +25° С до 100% ― для исполнения У1;
• при температуре +35° С до 100% ― для исполнения Т1.

Конструкция и работа вентильных разрядников РВО

Вентильный разрядник РВО состоит из искровых промежутков (1) и нелинейных резисторов (2), заключенных в герметично закрытую фарфоровую покрышку (3), которая защищает внутренние элементы разрядника от воздействия внешней среды и обеспечивает стабильность характеристик.
Рабочий резистор разрядника изготовлен из спецмассы "Вилит" и обладает нелинейной вольтамперной характеристикой.

Условное обозначение вентильных разрядников РВО

В структуре условного обозначения разрядника РВО принято:

Р	- разрядник;
В	- вентильный;
О	- облегченный;
ХХ	- номинальное напряжение;
Н	- повышенной надежности;
У; Т	- климатическое исполнение;
1	- категория размещения;

Технические данные на разрядники РВО

Параметр	Единица измерения	РВО-3 У1 РВО-3 Т1	РВО-6 Н	РВО-10 Н
Класс напряжения сети	кВ	3	6	10
Наибольшее допустимое напряжение	кВ	3,8	7,5	12,7
Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождём не менее не более	кВ	9 11	16 19	26 30,5
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс, не более	кВ	20	32	48
Остающееся напряжение при волне 8 мкс, не более с амплитудой тока 3000А с амплитудой тока 5000А	кВ	13 14	25 27	43 45
Ток утечки, не более	мкА	6	6	6
Токовая пропускная способность 20 импульсов тока волной 16/40 мкс 20 импульсов тока прямоугольной волной длительностью 2000 мкс	кА A	5.0 75	5,0 75	5,0 75
Длина пути утечки внешней изоляции, не менее	см	10	18	26
Допустимое натяжение проводов, не менее	Н	300	300	300
Высота, не более	мм	206	294	411
Масса, не более	кг	2,3	3,1	4,2

---



Разрядники РВС-15, РВС-20, РВС-35

Назначение разрядников РВС

Разрядники РВС-15, РВС-20, РВС-35 кВ вентильные предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Разрядники РВС изготавливаются для сетей с любой системой заземления нейтрали.

Разрядники РВС соответствуют ТУ 16-521.264-79 и группе III по ГОСТ 16357-83. На разрядник имеется сертификат соответствия требованиям безопасности № РОСС RU.МВ02.B00254, выданный ассоциацией "ЭНЕРГОСЕРТ".

Условия эксплуатации разрядников РВС 15-35

- Разрядники РВС-15, РВС-20, РВС-35 предназначены для эксплуатации в районах с умеренным и тропическим климатом при температуре окружающего воздуха:

• от -45 до +40° С ― для исполнения У1;
• от -10 до +50° С ― для исполнения Т1;

- Высота установки над уровнем моря не более 1000 м;

― Относительная влажность воздуха:

• при температуре +25° С до 100% ― для исполнения У1;
• при температуре +35° С до 100% ― для исполнения Т1.

Конструкция и работа разрядников РВС-15, РВС-20, РВС-35

Разрядник РВС состоит из блока многократных искровых промежутков (1) и рабочих нелинейных резисторов (2), заключенных в герметично закрытой фарфоровой покрышке (3).
Рабочий резистор разрядника изготовлен из спецмассы "Вилит" и обладает нелинейной вольтамперной характеристикой.
Разрядник РВС устанавливается на изолированном от "земли" основании (4) для удобства присоединения регистратора срабатывания и для измерения токов проводимости.

Условное обозначение разрядников РВС

В структуре условного обозначения разрядников РВС принято:

Р	- разрядник;
В	- вентильный;
C	- станционный;
ХХ	- номинальное напряжение;
У; Т	- климатическое исполнение;
1	- категория размещения;

Технические данные разрядников РВС-15, РВС-20, РВС-35

Параметр	Единица изме- рения	РВС-15 РВС-15 Т1	РВС-20 РВС-20 Т1	РВС-35 РВС-35 Т1
Класс напряжения сети	кВ	15	20	35
Номинальное напряжение	кВ	18	24	40,5
Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождём не менее не более	кВ	36 48	49 60,5	78 98
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс при полном ипмульсе 1,2/50 мкс, не более	кВ	67	80	125
Остающееся напряжение при импульсном токе с длиной фронта волны 8 мкс с амплитудой тока 3000А с амплитудой тока 5000А с амплитудой тока 10000А	кВ	57 61 67	75 80 88	125 130 143
Токовая пропускная способность 20 импульсов тока волной 16/40 мкс 20 импульсов тока прямоугольной волной длительностью 2000 мкс	кА A	10.0 150	10,0 150	10,0 150
Длина пути утечки внешней изоляции, не менее	см	54	77	115
Допустимое натяжение проводов, не менее	Н	300	300	300
Высота, не более	мм	800	960	1280
Масса, не более	кг	49	58	73



---



Разрядники РВС-110, РВС-150, РВС-220 кВ

Назначение разрядников РВС

Разрядники вентильные РВС-110, РВС-150, РВС-220 кВ предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования переменного тока частотой 50 и 60 Гц. Изготавливаются для сетей с эффективно заземленной нейтралью.

Разрядники РВС соответствуют ТУ 16-521.264-79 и группе III по ГОСТ 16357-83. На разрядник получен сертификат соответствия требованиям безопасности № РОСС RU.МВ02.В00254, выданный ассоциацией "ЭНЕРГОСЕРТ".

Условия эксплуатации разрядников РВС-110, РВС-150, РВС-220

- Разрядники РВС предназначены для эксплуатации в районах с умеренным и тропическим климатом при температуре окружающего воздуха:

• от -45 до +40° С ― для исполнения У1;
• от -10 до +50° С ― для исполнения Т1;

- Высота установки над уровнем моря не более 1000 м;

― Относительная влажность воздуха:

• при температуре +25° С до 100% ― для исполнения У1;
• при температуре +35° С до 100% ― для исполнения Т1.

Конструкция и работа разрядников РВС

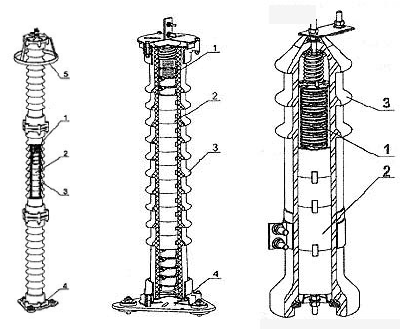

Разрядник РВС состоит из нескольких элементов, каждый из которых содержит блок многократных искровых промежутков (1) и рабочих нелинейных резисторов (2), заключенных в герметично закрытой фарфоровой покрышке (3).
Рабочий резистор разрядника РВС изготовлен из спецмассы "Вилит" и обладает нелинейной вольтамперной характеристикой.
Разрядник РВС устанавливается на изолированном от земли основании (4) для удобства присоединения регистратора срабатывания и для измерения токов проводимости. К крышке верхнего элемента разрядника крепится экранирующее кольцо (5).

Условное обозначение разрядников РВС 110-220

В структуре условного обозначения разрядников РВС-110, РВС-150, РВС-220 принято:

Р	- разрядник;
В	- вентильный;
C	- станционный;
ХХ	- номинальное напряжение;
У; Т	- климатическое исполнение;
1	- категория размещения;



Технические данные разрядников РВС-110, РВС-150, РВС-220

Параметр	Единица изме- рения	РВС-110М РВС-110М Т1	РВС-150М РВС-150М Т1	РВС-220М РВС-220М Т1
Класс напряжения сети	кВ	110	150	220
Номинальное напряжение	кВ	102	138	198
Пробивное напряжение при частоте 50 Гц в сухом состоянии и под дождём не менее не более	кВ	200 250	275 345	400 500
Импульсное пробивное напряжение при предразрядном времени от 2 до 20 мкс при полном ипмульсе 1,2/50 мкс, не более	кВ	285	375	530
Остающееся напряжение при импульсном токе с длиной фронта волны 8 мкс с амплитудой тока 3000А с амплитудой тока 5000А с амплитудой тока 10000А	кВ	315 335 367	430 465 510	630 670 734
Токовая пропускная способность 20 импульсов тока волной 16/40 мкс 20 импульсов тока прямоугольной волной длительностью 2000 мкс	кА A	10.0 150	10,0 150	10,0 150
Длина пути утечки внешней изоляции, не менее	см	345	396	690
Допустимое натяжение проводов, не менее	Н	500	500	500
Высота, не более	мм	3100	3460	4620
Масса, не более	кг	175	338	497
