Ограничитель перенапряжения ОПН-6-РВО УХЛ1 Россия

В наличии

10 500 Тг.

Перезвоните мне
Ограничитель перенапряжения ОПН-6-РВО УХЛ1 Россия
Ограничитель перенапряжения ОПН-6-РВО УХЛ1 Россия
10 500 Тг.
В наличии
Купить
Перезвоните мне
  • +7 показать номер +77122454057
  • +77717651454
  • +77715037720
  • +7 показать номер +77122454057
  • +77717651454
  • +77715037720
  • Контакты
    • Телефон:
      +77122454057
      +77717651454
      +77715037720
    • Контактное лицо:
      Любовь
    • Адрес:
      ул. Ауэзова 62, оф. №4, Атырау, Казахстан
    • Email:
      454057@bk.ru

ОПН-6-РВО УХЛ1 и ОПН-10-РВО УХЛ1
Ограничители перенапряжений нелинейные в полимерной изоляции на 6-10 кв для замены вентильных разрядников РВО

ОПН для замены разрядников. Продукция сертифицирована!

Назначение ОПН-6-РВО УХЛ1 и ОПН-10-РВО УХЛ1

Ограничители перенапряжений ОПН-6-РВО УХЛ1 и ОПН-10-РВО УХЛ1 предназначены для защиты от грозовых и коммутационных перенапряжений электрооборудования сетей с изолированной нейтралью переменного тока частоты 50 Гц классов напряжения 6 и 10 кВ. Ограничители используются для замены устаревшего оборудования - вентильных разрядников РВО.

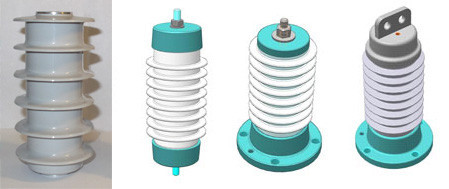

Ограничитель перенапряжений
ОПН-6-РВО УХЛ1

Ограничитель перенапряжений ОПН-6-РВО УХЛ1



Ограничитель перенапряжений
ОПН-10-РВО УХЛ1

Ограничитель перенапряжений ОПН-10-РВО УХЛ1



Пример расшифровки условного обозначения ограничителя ОПН-6-РВО УХЛ1:

О - ограничитель;
П - перенапряжений;
Н - нелинейный;
6 - класс напряжения сети, кВ;
РВО - исполнение – для замены вентильных разрядников РВО;
УХЛ - климатическое исполнение по ГОСТ 15150;
1 - категория размещения по ГОСТ 15150.

Основные технические характеристики ограничителей перенапряжений ОПН-6-РВО УХЛ1 и ОПН-10-РВО УХЛ1

Таблица 1 - Основные характеристики ОПН



Тип ограничителя

Параметр

ОПН-6-РВО УХЛ1

ОПН-10-РВО УХЛ1

Класс напряжения сети, кВ

6

10

Наибольшее длительно допустимое рабочее напряжение Uнр, кВ

7,6

12,7

Номинальный разрядный ток 8/20 мкс, кА

5

5

Остающееся напряжение на ОПН при импульсе тока 30/60 мкс с амплитудой:

 - 125 А, кВ, не более

 - 250 А, кВ, не более

 - 500 А, кВ, не более

17,8

18,6

19,7

29,5

31,0

32,8

Остающееся напряжение на ОПН при импульсе тока 8/20 мкс с амплитудой:

 - 2500 А, кВ, не более

 - 5000 А, кВ, не более

 - 10000 А, кВ, не более

23,3

25,2

28,4

38,9

42,1

47,5

Амплитуда тока пропускной способности, А

250

250

Амплитуда импульса большого тока 4/10 мкс, кА

65

65

Остающееся напряжение на ОПН при импульсе 1/4 мкс с амплитудой номинального разрядного тока, кВ, не более

25,7

43,5

Удельная рассеиваемая энергия при воздействии прямоугольного импульса тока 2000 мкс с амплитудой 250 А, кДж/кВ

1,9

1,9

Таблица 2 - Длина пути утечки и значения испытательных напряжений ОПН 6-10 кВ

Нормируемый параметр

Норма ОПН

ОПН-6-РВО УХЛ1

ОПН-10-РВО УХЛ1

Длина пути утечки внешней изоляции, см/кВ, не менее

2,5

Полный грозовой импульс по ГОСТ 1516.2 с амплитудой, кВ

60,0

75,0

Одноминутное испытательное напряжение  частоты 50 Гц в сухом состоянии и под дождем, кВ ДЕЙСТВ.

20,0

28,0

Характеристики
Основные
Страна производитель Россия
Тип разрядника   Ограничитель перенапряжения нелинейный
Состояние Новое
