Трансформаторы тока ТЗЛМ-1 У2
Цену уточняйте
В наличииОписание
Информация для заказа
Назначение

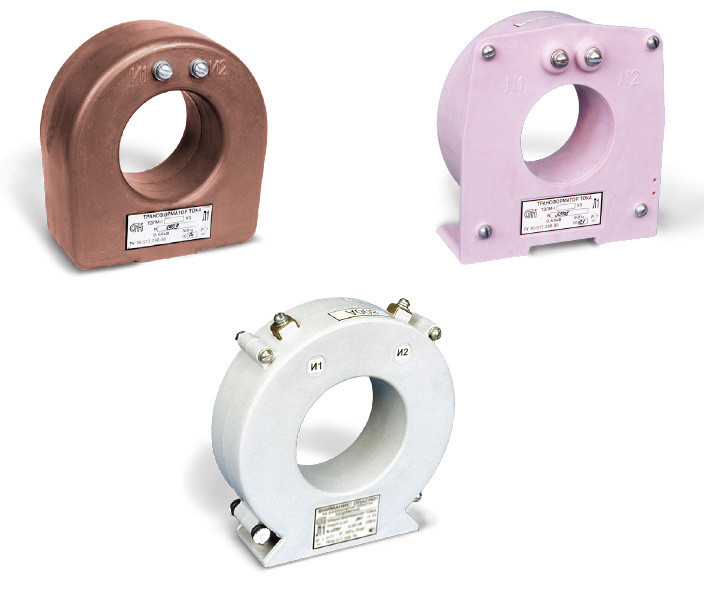

Трансформаторы тока ТЗЛМ предназначены для питания схем релейной защиты от замыкания на землю отдельных жил трехфазного кабеля путем трансформации токов нулевой последовательности. Трансформаторы устанавливаются на кабель: диаметром до 70 мм - ТЗЛМ-1, диаметром до 100 мм - ТЗЛМ-1-1 и ТЗЛМ-1-2.
Трансформаторы изготавливаются в исполнении "У" или "Т" категории 2 по ГОСТ 15150 и предназначены для работы в следующих условиях:
- высота над уровнем моря не более 1000 м;
- температура окружающей среды приведена в таблице;
- окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию (атмосфера типа II по ГОСТ 15150);
- рабочее положение - любое.
Таблица 1. Технические данные
| Климатическое исполнение | Рабочее значение температуры, °C | |||
| нижнее | верхнее | |||
| эксплуатация | транспортировка | эксплуатация | транспортировка | |
| У | -45 | -50 | +45 | +50 |
| Т | -10 | -50 | +55 | +60 |
Таблица 2. Максимальная чувствительность защиты
| Тип реле | Используемая шкала реле, А | Уставка тока срабатывания, А | Чувствительность защиты (первичный ток, А), не более | ||
| при работе с одним трансформатором | при после- довательном соединен. трансформ. | при параллель- ном соеди- нении двух трансформ. | |||
| РТ-140/0,2 РТЗ-51 | 0,1–0,2 0,02–0,1 | 0,1 0,03 | 8,5 2,5 | 10,2 3,2 | 12,5 4,8 |
- Цена: Цену уточняйте
- Способ упаковки: стандартная заводская
