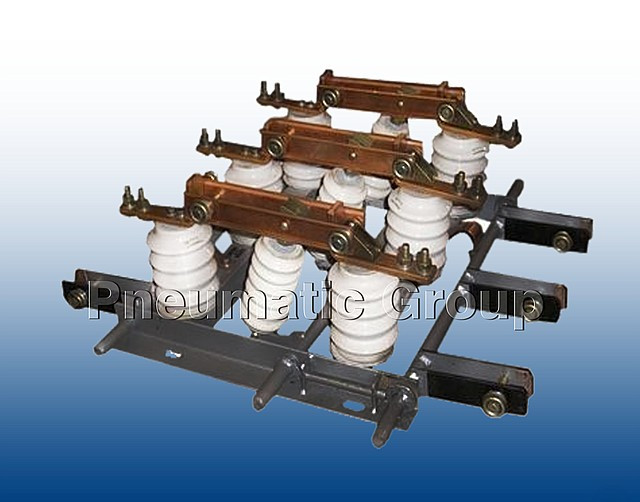

Разъединитель РВЗ 10/630 I исполнения УХЛ2
Разъединители РВЗ предназначены для коммутации под напряжением участков электрической цепи при отсутствии нагрузочного тока и для изменения схемы соединения, для обеспечения безопасного производства работ на отключенном участке, для включения и отключения зарядных токов воздушных и кабельных линий, холостого тока трансформаторов и токов небольших нагрузок.
Разъединители применяются в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха, например в палатках, кузовах, прицепах, металлических помещениях без теплоизоляции, а также в кожухе комплектного устройства или под навесом, чтобы избежать прямого воздействия солнечной радиации и атмосферных осадков на изделия.
Помещение, в котором устанавливаются разъединители и приводы, должно быть закрытым, взрыво- и пожаробезопасным, не содержащим агрессивных газов и паров в концентрациях, разрушающих изоляцию и защитные покрытия.
Привод - рычажный механизм, предназначенный для ручного включения и отключения разъединителей.
Разъединители РВЗ изготавливаются в исполнениях УХЛ3 и предназначены для работы в следующих номинальных условиях:
- высота над уровнем моря - до 1000 м;
- температура окружающего воздуха - от минус 40 до +40°С;
- верхнее значение относительной влажности воздуха - 100% при температуре +25°С (с конденсацией влаги).
Расшифровка условного обозначения разъединителя типа РВЗ:
Р – разъединитель; В – внутренней установки; Ф - фигурный(проходные изоляторы); З – наличие заземлителей; I – заземлитель со стороны разъемных контактов; II – заземлитель со стороны шарнирных контактов; III – заземлитель с двух сторон; 10 - номинальное напряжение, кВ; 400- номинальный ток, А; II - проходные изоляторы со стороны шарнирных контактов (для РВФЗ); III - проходные изоляторы со стороны разъемных контактов (для РВФЗ); IV - проходные изоляторы c двух сторон (для РВФЗ); У - климатическое исполнение по ГОСТ 15150-69; 3 - категория размещения по ГОСТ 15150-69.
Основные технические характеристики разъединителей РВЗ:
Серия | Напряжение, кВ | Номинальный ток, А | Устойчивость при сквозных токах короткого замыкания, кА | |||
номин. | наибол. | Наибольший пик | Ток термической стойкости | |||
в течение 3 с (гладкие ножи) | в течение 1 с (заземленные ножи) | |||||
РВЗ | 10 | 12 | 400 | 41 | 16 | 16 |
10 | 12 | 630 | 52 | 20 | 20 | |
10 | 12 | 1000 | 81 | 31,5 | 31,5 |
Обозначение |
Вариант-фигура | Масса, кг |
РВ 10/400 |
- | 25 |
РВ 10/630 |
26 | |
РВ 10/1000 |
27 | |
РВЗ 10/400 I |
I вариант, заземляющие ножи со стороны разъемных контактов | 28 |
РВЗ 10/630 I |
29 | |
РВЗ 10/1000 I |
30 | |
РВЗ 10/400 II |
II вариант, заземляющие ножи со стороны шарнирных контактов | 28 |
РВЗ 10/630 II |
29 | |
РВЗ 10/1000 II |
30 | |
РВЗ 10/400 III |
III вариант. заземляющие ножи с двух сторон | 31,5 |
РВЗ 10/630 III |
33 | |
РВЗ 10/1000 III |
34,5 | |
РВФ 10/630 II |
II фигура. фигурные изоляторы со стороны шарнирных контактов | 37 |
РВФЗ 10/630 I-II |
I вариант II фигура | 41 |
РВФЗ 10/630 II-II |
II вариант II фигура | 41 |
РВФЗ 10/630 III |
III вариант | 43 |
РВФЗ 10/630 IV |
IV фигура. фигурные изоляторы с обеих сторон | 52 |
РВФЗ 10/1000 I-II |
I вариант II фигура | 55 |
РВФЗ 10/1000 II-II |
II вариант II фигура | 55 |
Основные | |
---|---|
Производитель | Идрицкий завод высоковольтной аппаратуры |
Род установки | Внутренняя |
Страна производитель | Россия |
- Цена: Цену уточняйте
- Способ упаковки: стандартная заводская
