Шестеренные масляные насосы типа Н МШ и Ш предназначены для перекачки нефти и нефтепродуктов

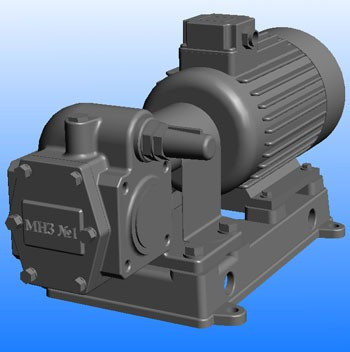

Насос НМШ2-40

Конструкция : Конструктивно масляные насосы представляют собой объемные насосы. Роль рабочего органа выполняют шестерни. При вращении шестерен на стороне всасывания создается разрежение, и жидкость под перепадом давления (атмосферного и на всасывании насоса) заполняет полости между зубьями, перемещается в сторону нагнетания и вытесняется в нагнетательный патрубок.

Перекачиваемая жидкость: Насосы шестеренные типа НМШ, НМШФ, Ш и агрегаты электронасосные на их основе предназначены для перекачивания нефтепродуктов (масло, мазут, дизельное топливо, в том числе для подачи мазута в котельных установках) без механических примесей. Они выпускаются в климатическом исполнении У, категории размещения 3 по ГОСТ 15150-69, при поставке на экспорт в тропики, климатическое исполнение и категория размещения – Т2, Т5.

Условные обозначения: Например: НМШ 2-40-1,6/16-1 ТУ26-06-1558-89

Ш - шестренный насос
НМШ - насос масляный шестеренный на лапах
НМШФ - насос масляный шестеренный фланцевый
НМШГ - насос масляный шестеренный с обогревом (охлаждением) корпуса
2 - подача насоса в литрах на 100 оборотов
40 - наибольшое давление насоса, кгс/см2
1,6 - подача насоса в агрегате, м3/ч
16 - давление на выходе из насоса в агрегате, кгс/см2
Ю - условное обозначение материала проточной части насоса,без обозначения - чугун
Б - бронза
Ю - алюминий и его сплавы
К - нержавеющая сталь
1 - исполнение двигателя
ТУ 26-06-1558-89 - обозначение технических условий
