Редуктор КЦ1-400

Модель редуктора КЦ1-400 в общем виде выполняет те же функции, что и любой другой редуктор: передает энергию движения от одной детали механизма к другой, увеличивает крутящий момент и уменьшает частоту вращения вала. Эти функции используются в работе подъемно-транспортных механизмов, автотранспорта и др.

Конструктивно КЦ1-400 представляет собой коническо-цилиндрический редуктор, имеющий два уровня передач, межосевое расстояние которого составляет 400мм. Помимо этих сведений, для правильного оформления заказа, требуется указание прочих характеристик, таких как передаточное число – 28, вариант сборки – 41, тип конца выходного вала – Ц (цилиндрический), климатическое исполнение – У, категория разрешенного размещения – 3. В итоге полное обозначение редуктора данного типа имеет вид - Редуктор КЦ1-400 - 28 - 41Ц - У3.

Двухступенчатый редуктор представляет собой пару конических колес с зубом спирального вида и пару цилиндрических колес с косым зубом.

К общим эксплуатационным характеристикам КЦ10400 относятся:

Возможность непрерывной работы.

Вращение валов и механизмов в любую сторону, при максимальной частоте вращения ведущего вала в 1500 оборотов в минуту и скорости движения зубчатых передач не более 12 метров в секунду.

Нагрузка любого типа: постоянная или переменная, с постоянным направлением воздействия или реверсивным.

Различные варианты климатического исполнения дают возможность использовать редукторы данной модели в умеренном климате (У) и в условиях повышенной влажности и температур тропических зон

Кликните, чтобы увеличить

Схемы сборки редукторов

Основные технические характеристики

Типоразмер редуктора Передаточное число u Мт, Н*м Масса редуктора, кг Aw
КЦ1-200 6.3, 10, 14, 20, 28 700 186 200
КЦ1-250 1400 391 250
КЦ1-300 2400 474 300
КЦ 1-400 5300 980 400
КЦ1-500 9000 1740 500

Габаритные и присоединительные размеры

Типоразмер редуктора L L1 L2 L3 L4 L5 B B1 H H1 H2 H3 d П
КЦ1-200 900 480 310 460 110 130 300 250 435 225 180 - 17 4
КЦ1-250 1170 600 360 625 160 250 375 325 515 265 240 - 22 4
КЦ1-300 1275 680 405 625 170 265 450 350 607 315 240 - 22 6
КЦ1-400 1705 930 460 845 272 530 526 450 705 320 320 85 25 8
КЦ1-500 2085 1160 565 1030 340 520 630 550 877 400 340 100 33 8

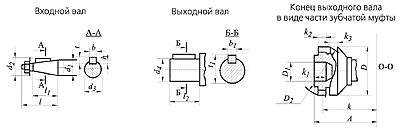

Размеры концов валов

Размеры концов входных и выходных валов

Типоразмер редуктора Входной вал Выходной вал
l l1 d1 d2 d3 t h b l2 d4 t1 b1
КЦ1-200 110 82 40 50 35.9 8 5 10 80 45 48.5 14
КЦ1-250 110 82 50 60 45.9 8 5 12 110 55 59 16
КЦ1-300 110 82 50 70 45.9 8 5 12 140 70 74.5 20
КЦ1-400 140 105 60 80 60 10 6 16 170 90 95 25
КЦ1-500 170 130 90 115 83.5 14 9 22 210 110 116 28



Размеры конца выходного вала в виде части зубчатой муфты

Типоразмер редуктора m z A D D1 D2 k k1 k2 k3
КЦ1-200 3 40 219 130 80 126 194.5 45 20 20
КЦ1-250 3 48 279 160 90 150 250 48 25 20
Характеристики
Основные
Страна производитель Россия
Состояние Новое
Тип редуктора   Коническо-цилиндрический
  • Цена: 1 Тг.
  • Способ упаковки: стандартная заводская
